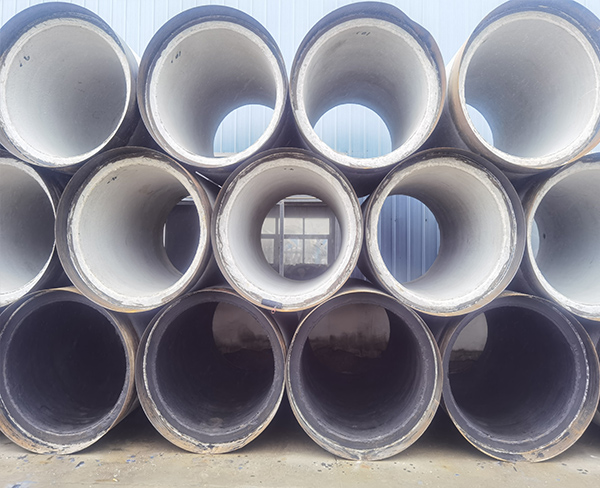

企口管作为广泛应用于排水、水利、市政等领域的管材，其表面涂层材料的选择直接影响管道的防腐性能、使用寿命和工程成本。以下是常见的企口管表面涂层类型及其特性：

一、防腐涂料类

1. 环氧树脂涂层

采用双组分环氧树脂体系，具有优异的附着力、耐酸碱性和机械强度。适用于输送腐蚀性介质或埋地环境，可耐受pH值3-11的介质环境，涂层厚度通常为200-400μm。

2. 聚氨酯涂层

兼具柔韧性和耐磨性，弹性模量可达2000MPa以上，适用于温差大或存在机械振动的工况。其抗冲击性能优于环氧树脂，但耐高温性稍弱（长期使用温度≤80℃）。

3. 煤焦油环氧涂料

传统防腐材料，耐水性突出，但环保性差。随着VOC排放标准趋严（如GB 30981-2020），使用范围逐渐缩小，多用于临时性工程。

二、热塑性材料类

1. 聚乙烯（PE）涂层

包括高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）。HDPE涂层（厚度2-3mm）具有优异的抗渗透性，耐阴极剥离性能达≤8mm（SY/T 0413标准）。常用于石油、管道外防腐。

2. 聚（PP）涂层

耐温性优于PE，连续使用温度可达110℃，维卡软化点＞150℃。适用于高温介质输送，但加工难度较高。

三、复合涂层体系

1. 三层PE结构

底层环氧粉末（＞80μm）+中间胶黏剂层（170-250μm）+外层PE（＞2mm），形成梯度防护。阴极剥离率＜10mm/48h（GB/T 23257），适用于高腐蚀性土壤环境。

2. 陶瓷-聚合物复合涂层

通过添加氧化铝、碳化硅等陶瓷微粒（粒径5-20μm），使涂层硬度提升至4H（铅笔硬度），耐磨性提高3-5倍，适用于含砂量高的输送介质。

四、特殊功能涂层

1. 石墨烯改性涂层

添加0.5-2%石墨烯可提升防腐性能，盐雾试验时间超过3000小时（ISO 9227），已应用于海洋工程领域。

2. 自修复涂层

微技术（粒径10-100μm）在涂层受损时释放修复剂，修复效率＞85%，特别适用于难以维护的埋地管道。

选择涂层时需综合考虑介质腐蚀性（按ISO 12944 C4-C5分级）、土壤电阻率（＜5000Ω·cm需加强防护）、施工工艺（熔结环氧需230℃烧结）及全生命周期成本。随着环保法规趋严，水性涂料、高固含涂料等低VOC材料正逐步替代传统溶剂型涂料。
